0.6/1kV聚氯乙烯绝缘电力电缆
关键词：
所属分类：
- 产品描述
- 产品参数
- 安装使用
-
- 商品名称: 0.6/1kV聚氯乙烯绝缘电力电缆
- 商品编号: cp1001
本产品按GB/T12706-2008《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
1、产品标准
本产品按GB/T12706-2008《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
2、适用范围
本产品适用于工频额定电压0.6/1kV及以下配电网或工业装置中固定敷设之用。
3、使用特性
3.1、工频额定电压：U0/U（Um）0.6/1（1.2）kV
3.2、电缆导体的允许长期工作最高温度70℃
3.3、短路时(最长持续时间不超过5s)电缆导体允许最高温度：
导体截面≤300mm2————160℃；
导体截面＞300mm2————140℃；3.4、电缆敷设时环境温度应不低于0℃。
3.5、电缆弯曲半径不小于电缆外径20倍。

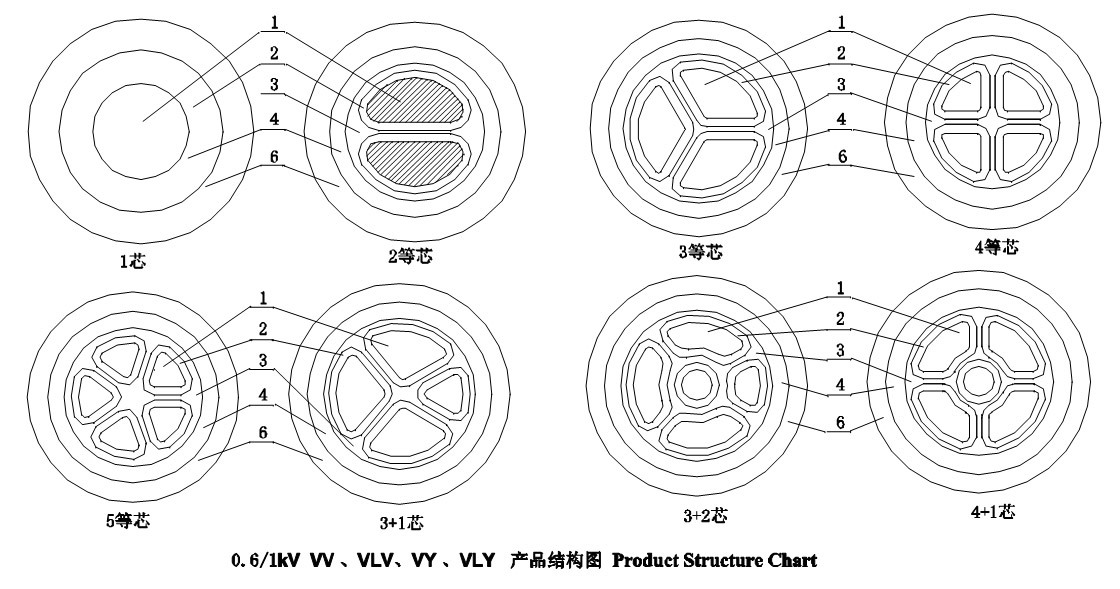

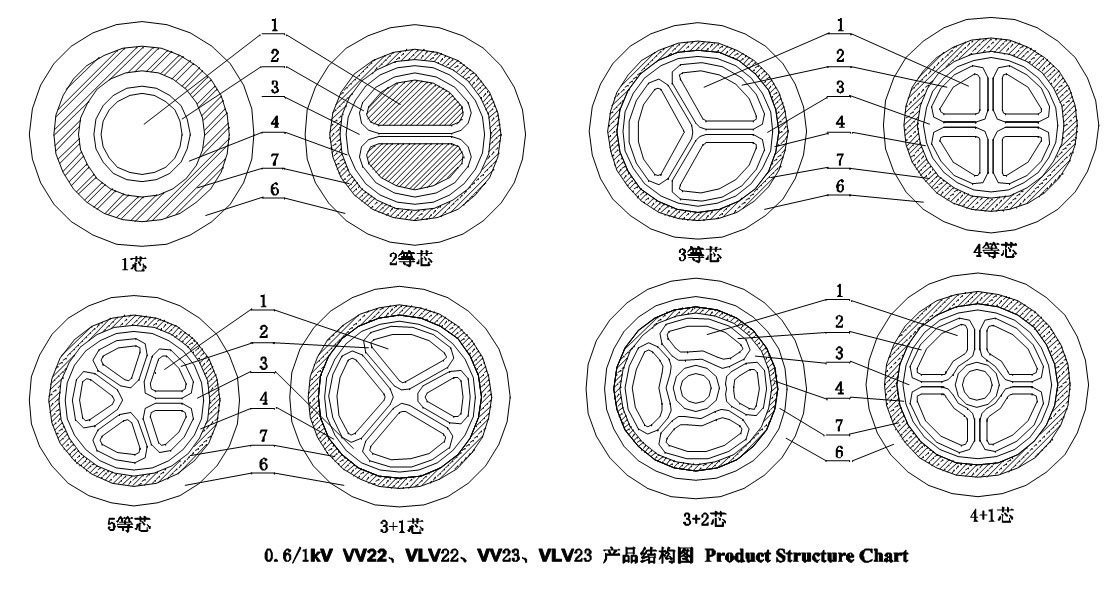

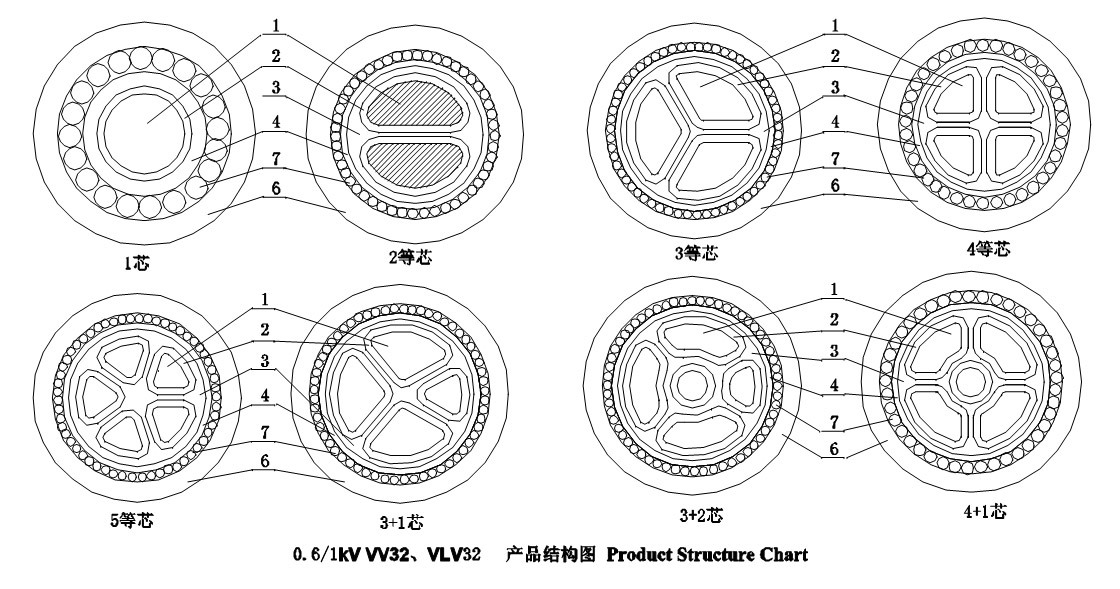

注：1-导体、2-绝缘层、3-填充物、4-内衬包覆层、5-钢带铠装层、6-外护套、7-钢丝铠装层
-
电缆的型号
型 号 名称 使用范围 V V 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中. VLV 铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 V Y 铜芯聚氯乙烯绝缘聚乙烯护套电力电缆 VLY 铝芯聚氯乙烯绝缘聚乙烯护套电力电缆 VV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 室内、隧道、电缆沟内埋地敷设等，能承受一定的机械外力，但不能承受大的拉力。 VLV22 铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 VV23 铜芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 VLV23 铝芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 VV32 铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力。 VLV32 铝芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 生产范围
型 号 芯 数 导体标称截面 (mm2) 铜导体
铝导体
VV VY 1 1.5～800 VLV VLY 2.5～800 VV22 VV23 VLV22 VLV23 10～800 VV VY 2 1.5～630 VLV VLY 2.5～630 VV22 VV23 1.5～630 VLV22 VLV23 2.5～630 VV32 10～500 VV VY 3 1.5～630 VLV VLY 2.5～630 VV22 VV23 1.5～630 VLV22 VLV23 2.5～630 VV32 10～500 VV VY 4 1.5～630 VLV VLY 2.5～630 VV22 VV23 1.5～630 VLV22 VLV23 2.5～630 VV32 10～500 VV VY 5 1.5～630 VLV VLY 2.5～630 VV22 VV23 1.5～630 VLV22 VLV23 2.5～630 VV32 10～500 VV VY 3+1 2.5～630 VLV VLY 4～630 VV22 VV23 2.5～630 VLV22 VLV23 4～630 VV32 10～500 VV VY 4+1 2.5～630 VLV VLY 4～630 VV22 VV23 2.5～630 VLV22 VLV23 4～630 VV32 10～500 VV VY 3+2
2.5～630 VLV VLY 4～630 VV22 VV23 2.5～630 VLV22 VLV23 4～630 VV32 10～500 -
电缆运行条件
1、在空气中敷设
1.1单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍,240mm2及以上为90mm.。
1.2 周围环境空气温度：40℃
1.3导体的长期最高工作温度：70℃2、直埋敷设
2.1单芯电缆不接触敷设时，电缆中心距离为电缆直径的2倍。
2.2土壤温度：25℃
2.3导体的长期最高工作温度：70℃ ；土壤温度系数：1.0℃.m/w
2.4直埋深度:0.7m电缆安装使用
1、电缆的选择
1.1电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
1.2根据电缆的敷设环境及负荷的不同，正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合，不能承受机械外力作用；铠装型同非铠装适用的条件外可直埋于地下，能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。2、储存和运输
2.1电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放于潮湿的环境中且电缆盘不能平放。运输时应考虑盘高并有效固定，吊装时不允许几盘同时吊装，严禁从高处推下。
3、敷设安装
3.1电缆敷设应采用专用工具，如放线架、导辊等，敷设过程中防止机械损伤，远离热源。
3.2 电缆穿管敷设时，管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压,管道有足够的容量，要求电缆的总面积不超过管内总面积的40%.
3.3电缆敷设最低温度不低于0℃,弯曲半径不小于20倍。
3.4当采用牵引导体夹头方式敷设时，允许最大牵引力为P=OA(N),A导体截面. O为50N/mm2(铜)和30N/mm2(铝)。4、试验
安装结束后电缆不带负荷下进行绝缘电阻测试，必要时可进行交流工频耐压试验，历时1min.
