预制分支电缆

本产品按GB/T12706.1-2002 额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆、JG/T147-2002 额定电压 0.6/1kV铜芯塑料绝缘预制分支电缆及JCS第376号A(1992) (日本电线工业会标准)等标准制造。

关键词:

所属分类:

发送邮件:

  • 产品描述
  • 产品参数
  • 安装使用
    • 商品名称: 预制分支电缆
    • 商品编号: 1008663789316169728

    本产品按GB/T12706.1-2002 额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆、JG/T147-2002 额定电压 0.6/1kV铜芯塑料绝缘预制分支电缆及JCS第376号A(1992) (日本电线工业会标准)等标准制造。

    1、产品标准

    本产品按GB/T12706.1-2002 额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆、JG/T147-2002 额定电压 0.6/1kV铜芯塑料绝缘预制分支电缆及JCS第376号A(1992) (日本电线工业会标准)等标准制造。

    2、使用特性

    2.1绝缘电阻≥200МΩ/KM

    2.2交流工频耐压≥3.5kV/1min

    2.3良好的气密性与防水性,即将分支体浸入水中,测量绝缘电阻和交流工频耐压试验应符合1、2条的要求。

    2.4分支体的接触电阻小,接触电阻与等长的分支线的基准电阻之比值≤1.2

    2.5接头短路强度大,短路后接触电阻比率的变化≤0.2

    2.6阻燃型预制分支电缆的自熄时间≤12S

    2.7耐火型预制分支电缆在火灾事故燃烧的情况下,保持90min正常运行。

    2.8铜芯聚氯乙烯绝缘预制分支电缆的最高工作温度为70℃

    2.9铜芯交联聚乙烯绝缘预制分支电缆的最高工作温度为90℃

    2.10具有优良的耐腐蚀性,能抵抗无机盐、油减、酸和有机溶剂的腐蚀。

    2.11电缆敷设时环境温度应不低于0℃。

    3、预制分支电缆的主要优点

    3.1具有优良的供电高可靠性

    3.1.1主干电缆导体无接头,连续性好,良好的直流电阻减少了故障点。

    3.1.2支线与干线的连接采用先进的压接技术,整个分支体全部采用全机械化作业,避免人为因素造成质量不良影响。

    3.1.3分支体接触电阻极小,不受热胀冷缩的影响。

    3.1.4短时间完成护套的制作,避免了铜导体在空气中的暴露时间长氧化,而导致接触电阻发生变化。

    3.2可明显的降低配电成本

    3.2.1与封闭母线槽相比,价格便宜(约为母线槽的50%-70%)降低了工程造价,并且经济指标高,综合效益明显,而且规格齐全,选用灵活,任意组合。

    3.2.2主电缆从10-10002,分支电缆从4-2402可任意组合选用。

    3.2.3分支头根据配电系统的配电点的需要,可任意设定分支位置。

    3.3安装环境要求低,施工简便

    3.3.1占用建筑面积小,对土建的空间尺寸无要求,

    3.3.2敷设简单,安装快捷,使用环境要求低,可直接敷设于电缆沟内、建筑的专用电缆竖井内,也可敷设于不同的电缆桥架中,安装精度低。

    3.3.3与封闭母线槽相比,电缆的走向随意,弯曲半径小,大大降低了施工难度,缩小了空间尺寸。

    3.3.4安装劳动强度小,施工周期短,仅有封闭母线槽安装工时的十分之一。

    3.4优良的抗震性、气密性、防水性和耐火性

    3.4.1具有优良的抗震性,一般封闭式机械型连接母线槽,因以墙体为依托平行安装,当墙体受震动后封闭母线槽的各接头松动,而预制分支电缆不会受到影响。特别在通过建筑的沉降缝时不需要任何措施。

    3.4.2要良好的气密性、防水性,能在潮湿的环境中正常供电运行,并且也能敷设在露天和埋在土壤中。

    3.4.3耐火型预制分支电缆在燃烧的情况下,保持90min正常送电运行。

    3.5免维护

    3.5.1预制分支电缆按规定的方法安装后,一次性开通率高。

    3.5.2正常运行的预制分支电缆整个系统,在平时不需要作任何维护和保养。

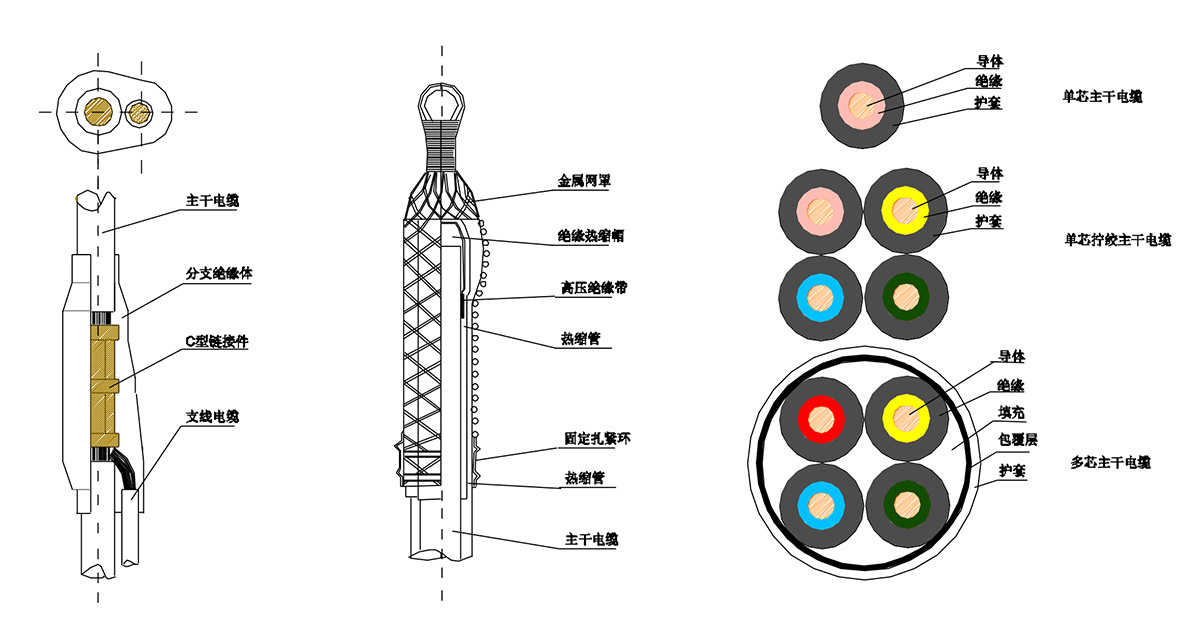

    产品结构图



    二、电缆的型号、名称



    型 号

    形式

    名称

    使用范围

    FZ-VV

    单芯型

    铜芯聚氯乙烯绝缘聚氯乙烯护套预制分支电力电缆



    主要适用于0.6/1KV及以下的供配电系统中。

    预制分支电缆从配电柜引出路经各配电点,其支线直至各个配电葙后送至最终负载,该产品是根据建设工程的结构形式和配电网络的设计要求,进行设计制造,适用于地铁、环城公路、高层写字楼、住宅楼、医院、商场、工厂配电、机场、桥梁、隧道等。

    多芯型

    拧绞型

    FZ-ZRVV

    单芯型

    铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电力电缆

    多芯型

    拧绞型

    FZ-NHVV

    单芯型

    铜芯聚氯乙烯绝缘聚氯乙烯护套耐火预制分支电力电缆

    多芯型

    拧绞型

    FZ-YJV

    单芯型

    铜芯交联聚乙烯绝缘聚氯乙烯护套预制分支电力电缆

    多芯型

    拧绞型

    FZ-ZRYJV

    单芯型

    铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃预制分支电力电缆

    多芯型

    拧绞型

    FZ-NHYJV

    单芯型

    铜芯交联聚乙烯绝缘聚氯乙烯护套耐火预制分支电力电缆

    多芯型

    拧绞型

    FZ-WDZYJV

    单芯型

    铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤预制分支电力电缆

    多芯型

    拧绞型

    FZ-WDNHYJV

    单芯型

    铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤耐火预制分支电力电缆

    多芯型

    拧绞型



    三、生产范围



    主干电缆截面mm2

    支线电缆截面mm2

    10

    6



















    16

    10

    16

















    25

    10

    16

    25















    35

    10

    16

    25

    35













    50

    10

    16

    25

    35

    50











    70

    10

    16

    25

    35

    50

    70









    95

    10

    16

    25

    35

    50

    70

    95







    120

    10

    16

    25

    35

    50

    70

    95

    120





    150

    10

    16

    25

    35

    50

    70

    95

    120

    150



    185

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185

    240

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185

    300

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185

    400

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185

    500

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185

    630

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185

    1000

    10

    16

    25

    35

    50

    70

    95

    120

    150

    185



    注:绞合型、电缆型预制分支电力电缆的主干电缆的最大截面为300mm2

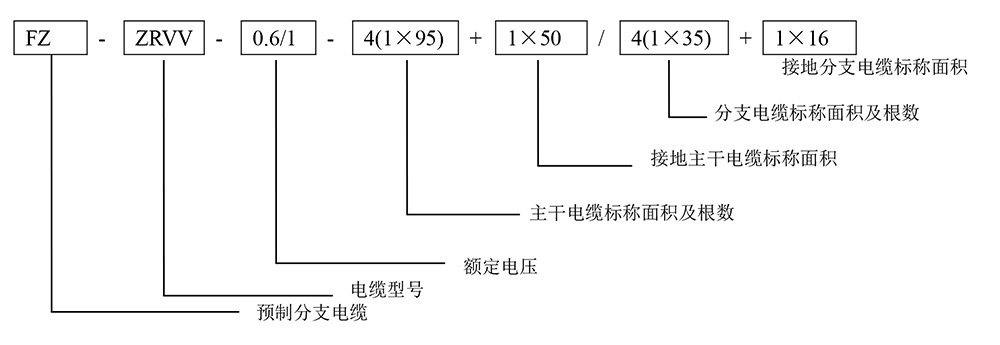

    四、预制分支电缆的表示方法





    1、单芯型预制分支电力电缆 示例:

    主干电缆表达为: FZ-ZRVV-0.6/1-4(1×95)+1(1×50)

    分支电缆表达为: FZ-ZRVV-0.6/1-4(1×35)+1(1×16)

    整体表达为: FZ-ZRVV-0.6/1-4(1×95)+1(1×50)/ 4(1×35)+1(1×16)

    2、绞合型预制分支电力电缆 示例:

    主干电缆表达为: FZ(S)-ZRVV-0.6/1-4×95+1×50

    分支电缆表达为: FZ(S)-ZRVV-0.6/1-4×35+1×16

    整体表达为: FZ(S)-ZRVV-0.6/1-4×95+1×50/ 4×35+1×16

    3、多芯同护套型预制分支电力电缆 示例:

    主干电缆表达为: FZ-ZRVV-0.6/1-4×95+1×50

    分支电缆表达为: FZ-ZRVV-0.6/1-4×35+1×16

    整体表达为: FZ(L)-ZRVV-0.6/1-4×95+1×50/ 4×35+1×16

  • 电缆主要技术参数



    1、主干电缆电压降落计算式

    Ud=K×I×L×Uo (V)

    注 : Ud-末端总电压降  I-工作电流或计算电流(A) L-电缆长度(m)  Uo-每安米电流负荷矩的电压损失(V/A.m)  K-系数

    根据配电系统三相四线时:K=√3   单相K=1

    2、预制分支电缆的参考载流量

    下表单芯电缆敷设空气中的载流量



    导体截面
    mm2

    LXPE电缆(A)    额定温度90℃

    PVC电缆(A)    额定温度70℃

    环境温度40℃

    环境温度30℃

    环境温度40℃

    环境温度30℃

    单芯

    3、4、5 芯

    单芯3根绞合

    单芯

    3、4、5芯

    单芯3根绞合

    单芯

    3、4、5芯

    单芯3根绞合

    单芯

    3、4、5芯

    单芯3根绞合

    2.5

    29





    32





    22





    25





    4

    38





    42





    30





    34





    6

    49

    49

    49

    54

    54

    54

    37

    37

    37

    43

    43

    43

    10

    68

    68

    68

    75

    75

    75

    52

    52

    52

    60

    60

    60

    16

    91

    91

    91

    100

    100

    100

    70

    70

    70

    80

    80

    80

    25

    146

    116

    123

    161

    127

    135

    113

    88

    96

    130

    101

    110

    35

    183

    144

    153

    201

    158

    169

    141

    110

    120

    162

    126

    137

    50

    224

    274

    188

    246

    192

    207

    171

    133

    145

    197

    153

    167

    70

    289

    224

    244

    318

    246

    268

    221

    170

    188

    254

    196

    216

    95

    354

    271

    298

    389

    298

    328

    270

    207

    230

    311

    238

    264

    120

    413

    315

    349

    454

    346

    383

    315

    240

    268

    362

    276

    308

    150

    480

    363

    404

    527

    399

    444

    364

    277

    310

    419

    319

    356

    185

    550

    415

    464

    605

    456

    510

    417

    316

    356

    480

    364

    409

    240

    654

    490

    552

    719

    538

    607

    495

    374

    422

    569

    430

    485

    300

    758

    565

    640

    833

    621

    703

    573

    432

    488

    659

    497

    561

    400

    917





    1008





    691





    795





    500

    1063





    1169





    800





    920







  • 电缆安装使用

    1、预制分支电缆的安装附件

    1.1、挂具:挂具是根据预制分支电缆的安装环境、建筑特点、施工要求而确定的,掌规的有以下几种形式。

    1.1.1直壁单钩挂具和垂直单钩挂具:

    直壁单钩型挂具是安装固定在建筑的承重墙体上,垂直单钩型挂具是安装固定在建筑的顶板上,主要用于多芯同护套型预制分支电缆。

    1.1.2直壁多钩挂具和垂直多钩挂具:

    直壁多钩型挂具是安装固定在建筑的承重墙体上,垂直多钩型挂具是安装固定在建筑的顶板上,主要用于单芯型和绞合型预制分支电缆。

    1.2起吊金具:起吊金具是根据不同品种不同规格的预制分支电缆设计制造,它具有良好绝缘性能和可靠的机械性能,是所有垂挂安装要求的预制分支电缆不可缺少的附件之一,是与预制分支电缆同步制造预制成形的产品,用户在安装时只要与挂具相连即可,操做十分便利。

    1.3固定夹具:其夹具可分为线夹和线卡两种,线夹主要用于单芯型预制分支电缆,线卡主要用于绞合型和同护套型预制分支电缆,作为固定及分担起吊金具,电缆因落差产生的重力。根据电缆施工规范的要求,其全部采用非滋性材料加工而成。

    1.4接线线夹:此产品用于预制分支电缆的主干线始端,与配电柜的供电电源连接、分支线与各配电点配电箱的负载控制装置连接之用。它分为铜质、铝质、同铝过度之分,其规格要与选用电缆的规格相一致,本产品用户有要求时方可配制。

    2、预制分支电缆敷设与安装

    2.1敷设与安装前的准备

    2.1.1根据设计图纸要求熟悉确定电缆的敷设方向和位置。

    2.1.2 拟订施工方案组织专业施工人员。

    2.1.3准备敷设安装的工具设备。

    2.1.4 核实电缆的型号规格及包装顺序。

    2.1.5核实所配附件,分配附件的安装地点。

    2.2施工方法

    2.2.1将电缆线盘放在放线架上。

    2.2.2当电缆垂直安装时,电缆放线架至于楼下,将电缆通过绳索用卷扬机或滑轮组提升,要求每层楼须有专业施工人员。至于终端后将电缆挂在安装好的挂具挂钩上。

    2.2.3当电缆水平安装时,电缆放线架至于受电位置,将电缆通过专业施工人员,要求每隔两米一人在只指挥人员助力放设。(水平安装的预制分支电缆,一般无预制起吊挂具)

    2.2.4对预制分支电缆主干线和分支线按要求对中间部位进行固定。

    2.2.5 将主干线、分支线与电器控制装置分别按相序进行连接。

    2.2.6安装完毕后清理现场,对预制分支电缆各相所接的各回路,进行绝缘电阻测量。(测试时使用1000伏兆欧表相与相之间、相与地之间进行测量)

    2.2.7填写施工记录。
