- 商品名称: 0.6/1kV交联聚乙烯绝缘电力电缆
- 商品编号: 1008664459620474880
本产品按GB/T12706-2008《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
产品标准
本产品按GB/T12706-2008《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
适用范围
本产品适用于工频额定电压0.6/1kV及以下配电网或工业装置中固定敷设之用。
使用特性
3.1工频额定电压：U0/U（Um）0.6/1（1.2）kV
3.2电缆导体的允许长期工作最高温度90℃
3.3短路时(最长持续时间不超过5s)电缆导体允许最高温度不超过250℃：
3.4电缆敷设时环境温度应不低于0℃。
3.5电缆弯曲半径不小于电缆外径20倍。

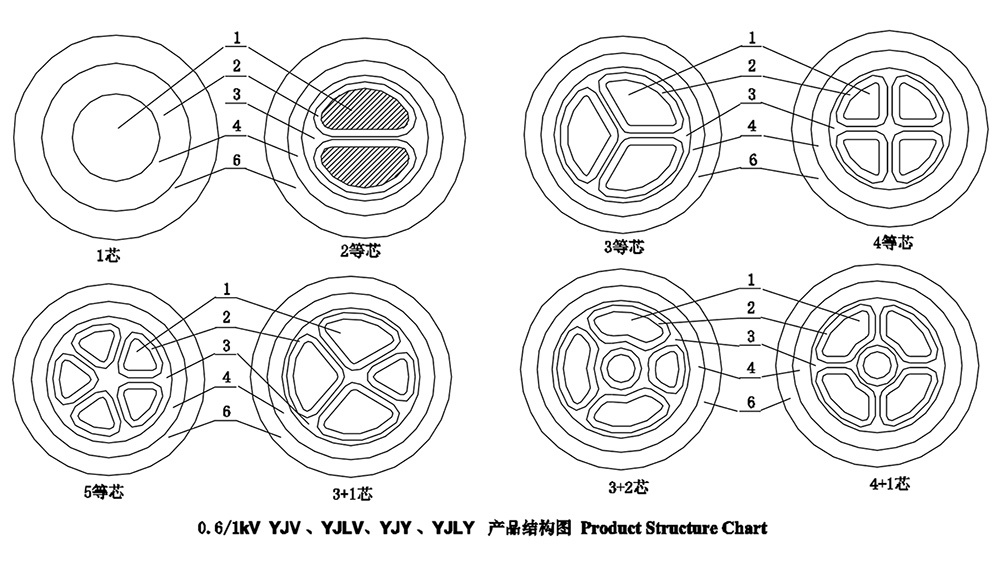

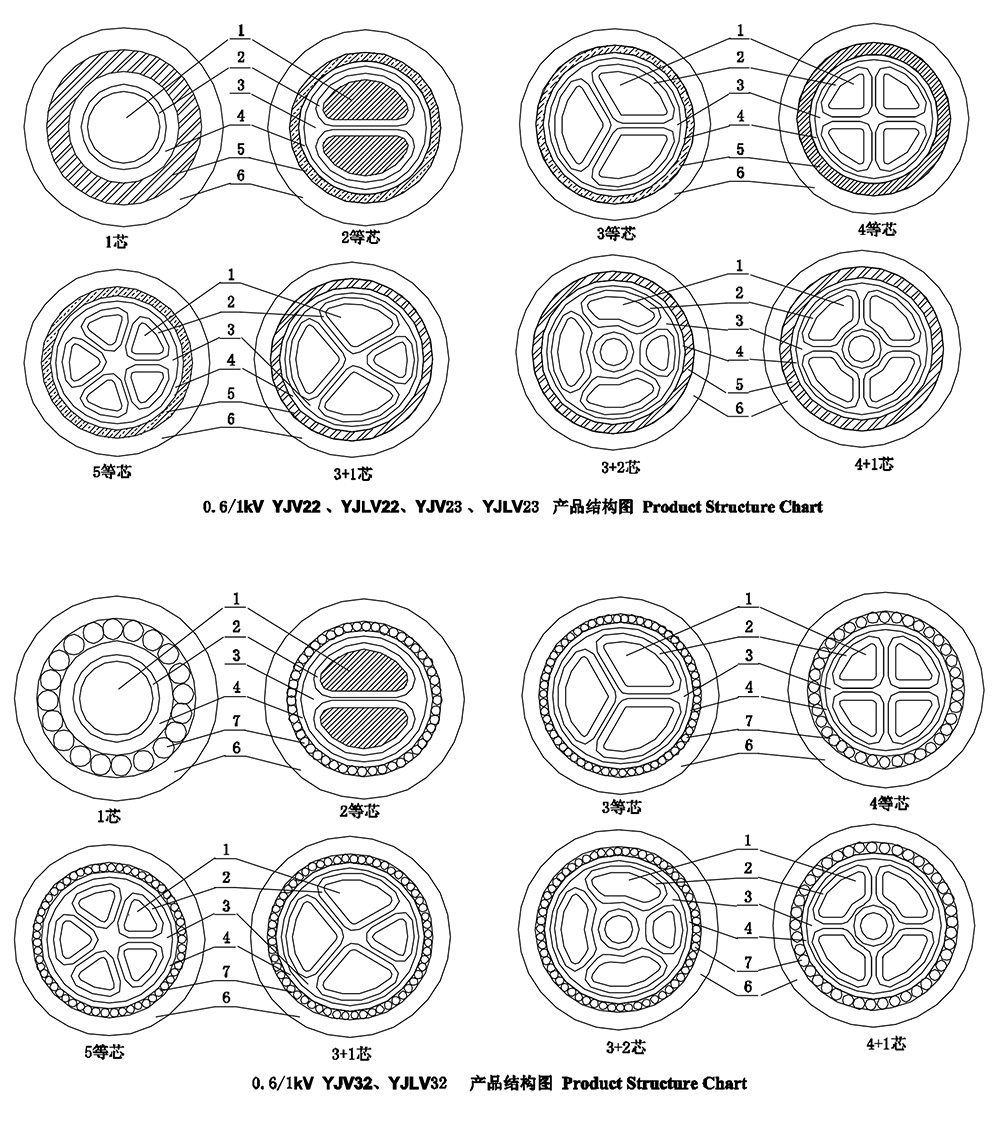

注：1-导体 2-绝缘层 3填充物 4-内衬包覆层 5-钢带铠装层 6-外护套 7-钢丝铠装层
-
电缆的型号
型 号
名称
使用范围
YJV
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中.
YJLV
铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY
铜芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJLY
铝芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
室内、隧道、电缆沟内埋地敷设等，能承受一定的机械外力，但不能承受大的拉力。
YJLV22
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23
铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJLV23
铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力。
YJLV32
铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
生产范围
型号
芯数
导体标称截面(mm2)
铜导体
铝导体
YJV YJY
1
1.5～800
YJVLV YJLY
2.5～800
YJV22 YJV23
YJLV22 YJLV23
10～800
YJV YJY
2
1.5～630
YJLV YJLY
2.5～630
YJV22 YJV23
1.5～630
YJLV22 YJLV23
2.5～630
YJV32
10～500
YJV YJY
3
1.5～630
YJLV YJLY
2.5～630
YJV22 YJV23
1.5～630
YJLV22 YJLV23
2.5～630
YJV32
10～500
YJV YJY
4
1.5～630
YJLV YJLY
2.5～630
YJV22 YJV23
1.5～630
YJLV22 YJLV23
2.5～630
YJV32
10～500
YJV YJY
5
1.5～630
YJLV YJLY
2.5～630
YJV22 YJV23
1.5～630
YJLV22 YJLV23
2.5～630
YJV32
10～500
YJV YJY
3+1
2.5～630
YJLV YJLY
4～630
YJV22 YJV23
2.5～630
YJLV22 YJLV23
4～630
YJV32
10～500
YJV YJY
4+1
2.5～630
YJLV YJLY
4～630
YJV22 YJV23
2.5～630
YJLV22 YJLV23
4～630
YJV32
10～500
YJV YJY
3+2
2.5～630
YJLV YJLY
4～630
YJV22 YJV23
2.5～630
YJLV22 YJLV23
4～630
VV32
10～500
-
电缆运行条件
1、在空气中敷设
1.1 单芯电缆平行敷设时中心距离:185mm2及以下为电缆直径的2倍,240mm2及以上为90mm.。
1.2 周围环境空气温度：40℃
1.3 导体的长期最高工作温度：90℃
2、直埋敷设
2.1单芯电缆不接触敷设时，电缆中心距离为电缆直径的2倍。
2.2土壤温度：25℃
2.3导体的长期最高工作温度：90℃
2.4土壤温度系数：1.0℃.m/w
2.5直埋深度:0.7m
电缆安装使用
1、电缆的选择
1.1电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
1.2根据电缆的敷设环境及负荷的不同，正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合，不能承受机械外力作用；铠装型同非铠装适用的条件外可直埋于地下，能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。
2、储存和运输
电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放与潮湿的环境中且电缆盘不能平放。运输时应考虑盘高并有效固定，吊装时不允许几盘同时吊装，严禁从高处推下。
3、敷设安装
3.1电缆敷设应采用专用工具，如放线架、导辊等，敷设过程中防止机械损伤，远离热源。
3.2电缆穿管敷设时，管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压,管道有足够的容量，要求电缆的总面积不超过管内总面积的40%.
3.3电缆敷设最低温度不低于0℃,弯曲半径不小于20倍。
3.4 当采用牵引导体夹头方式敷设时，允许最大牵引力为P=OA(N),A导体截面. O为50N/mm2(铜)和30N/mm2(铝)。
4、试验
安装结束后电缆不带负荷下进行绝缘电阻测试，必要时可进行交流工频耐压试验，历时1min.
